Insérer une orthophoto géoréférencée dans AutoCAD
Vous voulez poser une photo aérienne sous votre plan, à la bonne place et à la bonne taille. AutoCAD ne sait pas le faire tout seul. Gagnez ce temps-là : notre outil cale l’image haute définition à sa position réelle en 3 clics. Vous dessinez sur une photo au bon endroit dès la première minute.
Pas à pas, de l’image au dessin calé
Deux minutes, et la photo est en place sous votre plan, à la bonne échelle et au bon endroit.
-
1Vous délimitez la zone à photographier
Tracez votre emprise sur la carte et cochez l’orthophoto. La photo sera prise sur cette emprise, à la finesse de votre offre. Le calage accepte des emprises bien plus larges qu’un plan : c’est une photo, pas un dessin. Sur une grande emprise, le pixel est un peu plus gros et la photo arrive en plusieurs images, chacune avec son point d’insertion — l’écran vous annonce les deux avant de lancer, jamais après.
-
2Vous retouchez sans tout refaire
Rien n’est figé. Un rectangle porte huit poignées : les quatre coins, et le milieu de chaque côté pour l’étirer dans un seul sens. Un contour libre et un axe se reprennent sommet par sommet ; un cercle par la poignée posée sur son bord, qui en change le rayon. Attrapez, glissez, lâchez : la surface et le prix suivent en direct. Pour déplacer tout un tracé ou repartir de zéro, la corbeille de la barre de gauche efface tout d’un clic.
-
3Vous copiez X, Y et l’échelle
Trois valeurs, trois boutons « copier » : le X, le Y et l’échelle. Voilà vos trois clics. Rien à calculer, aucune ligne de fichier à décrypter.
-
4Vous collez dans AutoCAD
Lancez la commande d’insertion d’image, collez les valeurs l’une après l’autre, validez. La photo se pose au bon endroit, à la bonne taille, du premier coup.
-
5Vous gardez tout
L’archive contient l’image, sa version géoréférencée pour les logiciels qui savent la lire, et la notice qui redonne les trois valeurs. De quoi refaire le calage dans six mois sans nous redemander quoi que ce soit.
Vous pouvez ne demander que l’image, sans commander de plan : l’outil de calage a son propre écran, et ses trois valeurs vous attendent avec le téléchargement.
Les trois valeurs, et rien d’autre à comprendre
AutoCAD demande un point d’insertion et une échelle. Nous donnons les deux coordonnées du coin bas-gauche de l’image et la largeur au sol, avec un bouton « copier » sur chacune. Trois copier-coller, et l’image se pose au bon endroit, à la bonne taille, du premier coup.
Pour les logiciels qui savent lire le géoréférencement — AutoCAD Map, Civil 3D, Covadis, QGIS — l’image sort en GeoTIFF et il n’y a rien à saisir du tout.
Une image qui tombe juste, dans votre système
Votre photo est redressée avant livraison dans le système de coordonnées de votre dessin, quel qu’il soit. Elle se pose sur votre plan au centimètre près, y compris en bord d’emprise — là où les décalages se voient en premier.
Une image seule, sans commander de plan
Le calage a son propre écran. Vous délimitez votre zone, vous recevez la photo aérienne et ses trois valeurs d’insertion : rien ne vous oblige à commander un fond de plan complet pour poser une image sous votre dessin.
Trois valeurs à copier, et l’image tombe juste

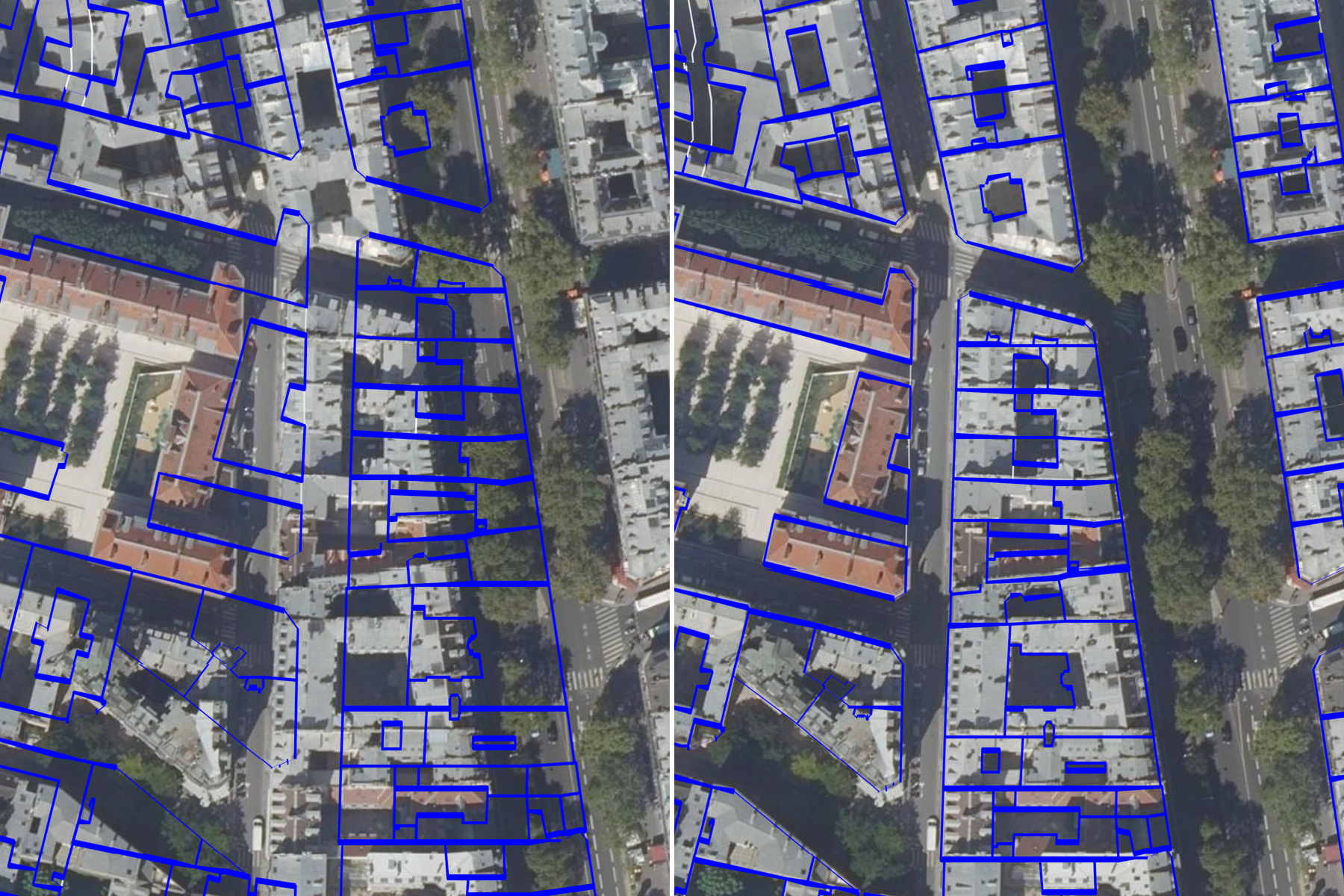

Caler une orthophoto à la main tombe à côté une fois sur deux, et l’écart se compte en mètres : le fichier de calage et AutoCAD ne désignent ni le même coin de l’image, ni le même point dans le pixel. Une erreur de signe, et le plan est décalé sans que rien ne vous prévienne.
Nous faisons le calcul et nous affichons les trois valeurs à recopier — point d’insertion, échelle, rotation —, chacune avec son bouton « copier ».
Vous lancez la commande, vous collez, l’image est en place du premier coup.
Ce que cela ne fait pas
Vous choisissez la finesse de l’image avant de commander. Elle reste tributaire des prises de vue disponibles : toutes les régions ne sont pas photographiées à la même résolution.
